陶粒自保溫加氣砌塊的方法，具體步驟如下：

第一步，原料準備，制造陶?；炷良託馄鰤K的原料及混合配比(體積比)：①陶粒50％～75％，其堆積密度在300～400kg/m3，強度1.5～2.0MPa，1h吸水率≤10％；②陶粉6％～8％，它是生產陶粒時產出的陶粉，其容重在500～600kg/m3；③水泥8％～10％，它為型號425硅酸鹽水泥；④粉煤灰4％～6％，它是電廠發電產出的廢棄材料粉煤灰；⑤混凝土發泡劑8％～11％；發泡膨脹率⑥水16％～18％；

第二步，混合均化：按上述配比取陶粒、陶粉、水泥、粉煤灰、混凝土發泡劑和水進行混合攪拌均化，得粘稠狀陶?；炷廖锪?；

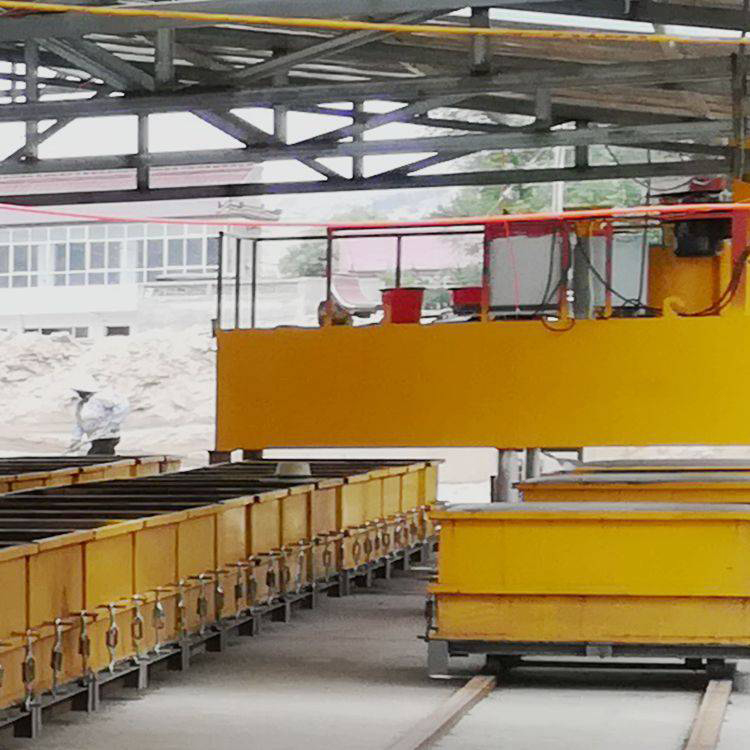

第三步，澆鑄成型：將第二步獲得粘稠狀陶?；炷廖锪献⑷氤尚突炷林?，并使粘稠狀陶?；炷廖锪铣浞痔顚嵲诨炷燎粌?，經過振動器振動使粘稠狀陶?；炷廖锪铣浞置軐?；

第四步，溫室護養：將混凝土粘稠狀陶?；炷廖锪线M入在60℃～80℃溫室內養護8～12小時，得到有效的凝固期，成陶粒泡沫混凝土并輸送出養護室；

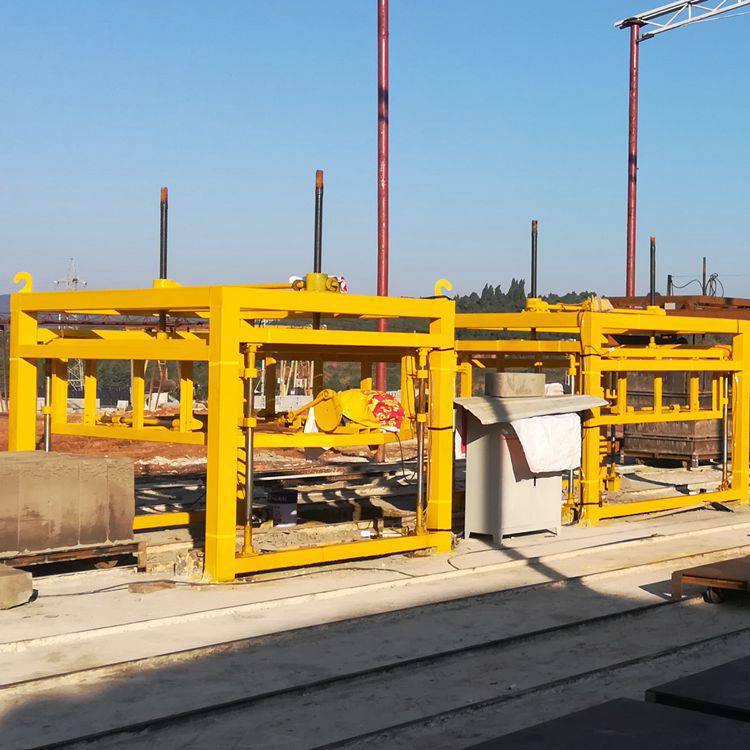

第五步脫模切割：養護好的陶粒泡沫混凝土砌塊坯連同模具送出養護室后，經過脫模后得陶粒自保溫加氣砌塊坯；脫模后，通過圓鋸片切割機按照市場建筑需求的尺寸進行切割，即可獲得市場銷售的陶粒自保溫加氣砌塊成品，同時進行打包碼垛成品堆放。
